東風小多利卡裝備車

(整車型號：CLW5071XZBBSL)

（東風EQ1075DJ3CDF型底盤）

一、 底盤

型    號：東風汽車股份有限公司/EQ1075DJ3CDF

發 動 機：全柴132馬力發動機

外形尺寸：（mm）：長：6070 寬：2090 高：3000

排放標準：國六

驅動型式：后輪驅動

軸    距：3308mm

二、 駕駛室

結     構：雙排駕駛室

座位設置：2+3,3+3(人)

駕駛室內

設    備：除原車設備外，100W**報器、回轉**開關。

三、 廂  體

材    質： 優質鋼板

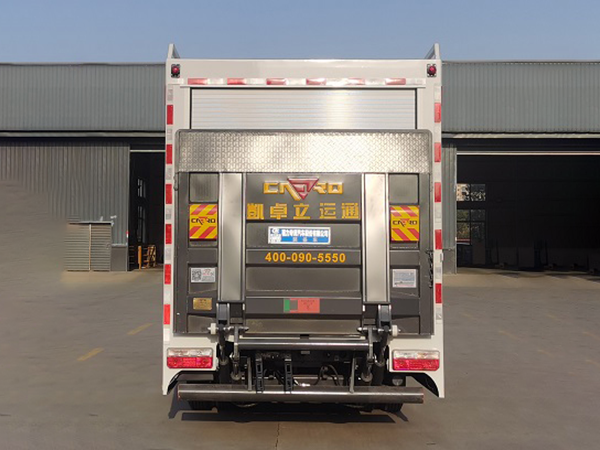

結    構： 方形廂體采用抗扭曲設計，器材箱內分隔采用鋁合金型材搭結結構，牢固可靠，提高空間利用率和可變性，尾部配備液壓升降平臺承重1.5噸。

材    質：骨架為優質鋼,蒙板為冷板焊接結構

開    門：器材箱左右和尾部均設有鋁合金卷簾門，輕便可靠、噪音小。

四、電器系統（**為選配）

車頂前面采用長排**（位于駕駛室前頂端）；

車頂后配有24V、60W照明燈1只；

車輛兩側上方配有爆閃燈；下方安裝側安全標志燈；

**報器功率為100W；**報器、**、爆閃燈電路為**式附加電路，**器件安裝在駕駛室內。

（加裝）3噸牽引絞盤，舉升照明系統，本田或同級別發電機組5KW

五、總體技術要求

1、整車性能符合企業標準的相關規定。

2、整車外觀保持一定的平整度，且符合企業1標準的有關規定。

3、所有鉚接保持一定的密度，符合企標規定。

4、所有焊接牢固，光潔，平整，符合企標規定。

5、所有操作開關、器材架及車輛均有符合規范的銘牌標示。

六、隨車文件

1）底盤使用說明書                         2）底盤質量保修卡

3）底盤維修手冊                           4）底盤合格證

5）整車合格證                             6）隨車工具清單                           7）發動機號碼拓印件                       8）底盤號碼拓印件

七、參考布局圖
